From: De: PARTIE II. - GISEMENTS ET MINES DE FER. Par W. S. Tanger Smith. .

THE OLD JIM MINE - The Old Jim Mine situées à environ 3/4 de miles au sud-est de la fameuse Columbia A Old Jim il n'y a pas de fluorite ni de calcite, le minerai est composé de carbonate de zinc avec une proportion mineure de sphalérite. La zone minéralisée est en contact avec un dike de mica-peridotite. La mine Old Jim a été le plus grand producteur de carbonate de zinc du district (gisement de fluorine illinois-kentuky). La découverte a eu lieu à l'automne de 1900, mais aucune vraie prospection n'a été faite jusqu' en mai 1901, date à laquelle fut expedier les premières quantités de minerai. En 1901, 3 154 151 livres de minerai ont été expédiés et en septembre 1902 un total de 3.036.390 livres a été expédié.

Les analyses des échantillons de différentes parties de la mine et provenant des lavages, etc., réalisés par Waring & son, de la ville de Webb, Mo., montrent les quantités suivantes de zinc métallique (le smithsonite pur contient 52 % de zinc métal).

Flint carbonate¼ ¼ ¼¼ ¼ ¼ ¼ ¼ ¼ ¼ ¼ ¼ ¼ ¼ ¼ ¼ ¼ ¼ ¼ ¼ ¼ ¼ ¼ ¼ ¼ .51.80 % zinc & 00.00 % iron.

Turkey fat¼ ¼ ¼ ¼ ¼ ¼ ¼ ¼ ¼ .....¼ ¼ ¼ ¼ ¼ ¼ ¼ ¼ ¼ ¼ ¼ ¼ ¼ ¼ ¼ ¼ .49.85 % zinc & 00.60 % iron.

Pea Screenings¼ ¼ ¼ ¼ ...¼ ¼ ¼ ¼ ¼ ¼ ¼ ¼ ¼ ¼ ¼ ¼ ¼ ¼ ¼ ¼ ¼ ¼ ¼ .¼ 34.80 % zinc & 05.20 % iron.

Washed tailings¼ ¼ ¼ ¼ ¼..¼ ¼ ¼ ¼ ¼ ¼ ¼ ¼ ¼ ¼ ¼ ¼ ¼ ¼ ¼ ¼ ¼ ¼ ¼ ...30.85 % zinc & 06.92 % iron.

La smithsonite, contient en moyenne environ 46 à 47 pour cent de zinc. La mine se compose de deux tranchées ouvertes, la principale, au nord, a une longueur d'environ 400 pieds et une profondeur de 27 pieds. Un dike de péridotite forme un des flancs de la tranchée. C'est un des nombreux dikes qui travers les comtés de Crittenden et de Livingston.

Les flancs de la tranchée formés de peridotite, sont presque horizontaux, contenant les lits minces et des nodules dispersées de chert.

Le minerai de la mine est la plupart du temps du carbonate de zinc, principalement sous forme de smithsonite; en plus du carbonate simple, le carbonate de base, l'hydrozincite, se forme également, en quantités considérables avec la smithsonite au sud de l'axe, juste au-dessus du niveau de l'eau. De la sphalérite non oxydée est encore trouvée aux mêmes niveaux que la smithsonite. Le minerai associé à la smithsonite est de grin moyen, contrairement au grain très fin rencontré habituelement dans la mine

La tranchée sud est peu profonde, et a une longueur de 170 pieds, avec une direction moyenne de N. 17 degrés E. le minerai, comme dans la tranché principale, est composé de smithsonite, affleurant dans une zone étroite. Il y avait eu trop peu de rendement ici pour justifier un rapport positif, mais il semble probable que ce dépôt a été formé le long d'un filon commun dans la roche. La tranchée se dirige vers une caverne où une quantité considérable de smithsonite c'est formé Dans la caverne il y a les dépôts normaux du carbonate de calcium (stalagmite et stalactites tapent couvrent les murs. ) Derrière ce carbonate de calcium on trouve un argile résiduel dérivé de la décomposition récente de la roche.

Illustration: Coupe de la tranchée 300 pieds au sud du chevalement " old Jim ". Ce site est relié aux gisements de zinc. La figure illustre l'occurrence de smithsonite dans les flancs de la caverne.

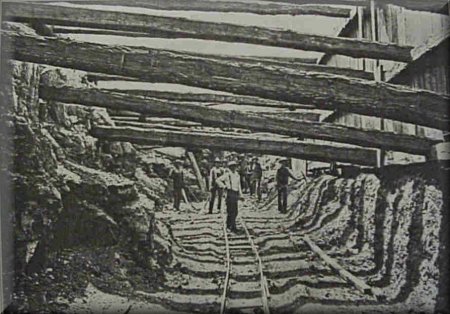

Mr. Julius Fohs in 1903 obtained the following information concerning the open cut. The main cut was then about 37 feet deep, and a few feet below the water level. Near the shaft at this depth a bed of apparently impermeable limestone had been encountered, extending across the drift and completely cutting out the ore. Just above this, in the drift south of the shaft and west of the dike, occurs a bed of limestone from 3 to 5 feet thick, It is largely replaced for a distance of more than 20 feet from the dike by Sphalerite of fine though somewhat variable grain. Just above this bed of Sphalerite is a bed of limestone from 5 to 12 inches thick that's largely replaced by marcasite.

Information August 18, 1999, on a recent visit to the Old Jim Mine we picked up several nice pieces of "Turkey Fat" specimens 2 to 3 inches across. From information by Mr. William Frazer, owner of the mine, all the quality grade material was removed from the mine by 1904. There are still traces of ore, but near the surface it has not been located in mine grade quantities. One of the deepest exploratory holes (core drilling) in Kentucky is only 60 feet or so from the main open cut. The depth of this hole is around 3000 feet. Cores of good grade zinc and other materials were pulled out, but more extensive drilling will be necessary before any further mining could be done here at the Old Jim Mine. At present no exploratory plans exist for this area.

Since this ore came from deep within the earth it stand to reason that there is more deposits of Zinc Carbonate in the district. So far this deposit is a rare occurrence in the Illinois, Kentucky Fluorspar District.

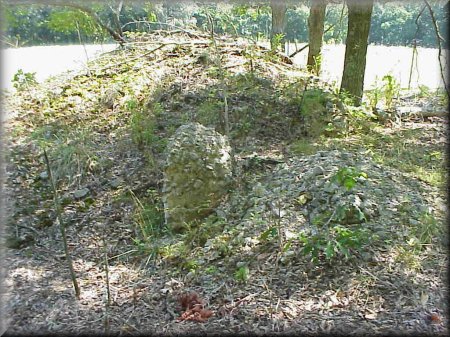

Foundation stone of old mill works at the Old Jim Mine.

Photo by: Museum Staff.

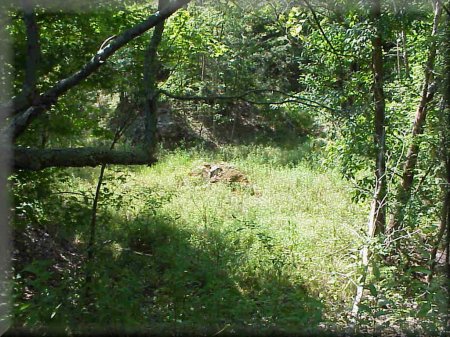

Mica-Peridotite dike exposed in open cut of Old Jim Mine.

Photo By: Museum Staff.
